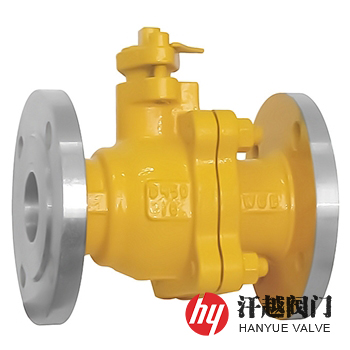

燃?xì)馇蜷y啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到開啟和關閉流道的目的，其采用成形聚四氟乙烯填料，O形密封圈用來防止外部雜質進入閥內，并保持燃?xì)馇蜷y長期密封性能。該閥被設計成防靜電結構，當閥門的內密封體旋轉摩擦產生靜電時，利用一個導電裝置和大地連通，從而避免靜電導致天然氣火災，并具有防火結構，當彈性密封材料被燒損壞后，仍能保持一定密封性能，避免火災擴大，它的鎖定裝置，可防止誤動作引起的事故。本產品開關時轉動靈活，以減少對密封面的磨損，工作狀況下無內外泄漏，防火性能符合JB/T 6899標準的要求，特適用于介質為天然氣、液化石油氣及其混合氣等易燃?xì)怏w，其不銹鋼閥體可用于工作條件較為惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 左 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON | ||||
4 | 球 體 | 304 | 304 | 304L | 316 | 316L |
5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 填料壓板 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 填 料 | GRAPHITE、RPTFE、PTFE、TEFLON、PPL | ||||
8 | 螺 栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
9 | 螺 母 | 30CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12237-2021、GB/T 21385-2008、API 608-2020、ASME B16.34-2013 | ||||
結構長度 | GB/T 12221-2005、ASME B16.10-2017 | ||||
法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5 | ||||
檢驗試驗 | GB/T 26480-2011、GB/T 13927-2022、API 598-2016 | ||||

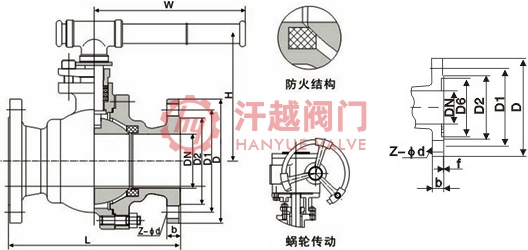

公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
表中只列出了部分HG/T 20592-2009標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠燃?xì)馇蜷y產品，咨詢時煩請?zhí)峁┕Q(chēng)尺寸、公稱壓力、閥體材質、內件材料、介質使用溫度形式等，本產品根據不同工況需求有軟密封和硬密封等多種形式可供選擇。
